Technologie suchých kontaktů (Dry contact) má oddělený okruh napájení termostatu od okruhu spínaného termostatem. To umožňuje ovládat elektrická zařízení, která pracují s jiným napětím než termostat a dokonce i se stejnosměrným napětím do 60 V.
Lze jej použít v těchto režimech:
- Pro přímé spínání zátěže krátkodobě (dočasná montáž) do 16 A (3600 W) .
- Pro přímé spínání zátěže dlouhodobě (trvalá montáž) do 9 A (2000 W) .
- Pro nepřímé spínání zátěže přes stykač.
- Pro spínání kontaktů spotřebiče, který je vybaven ovládáním přes beznapěťové kontakty. kotel.

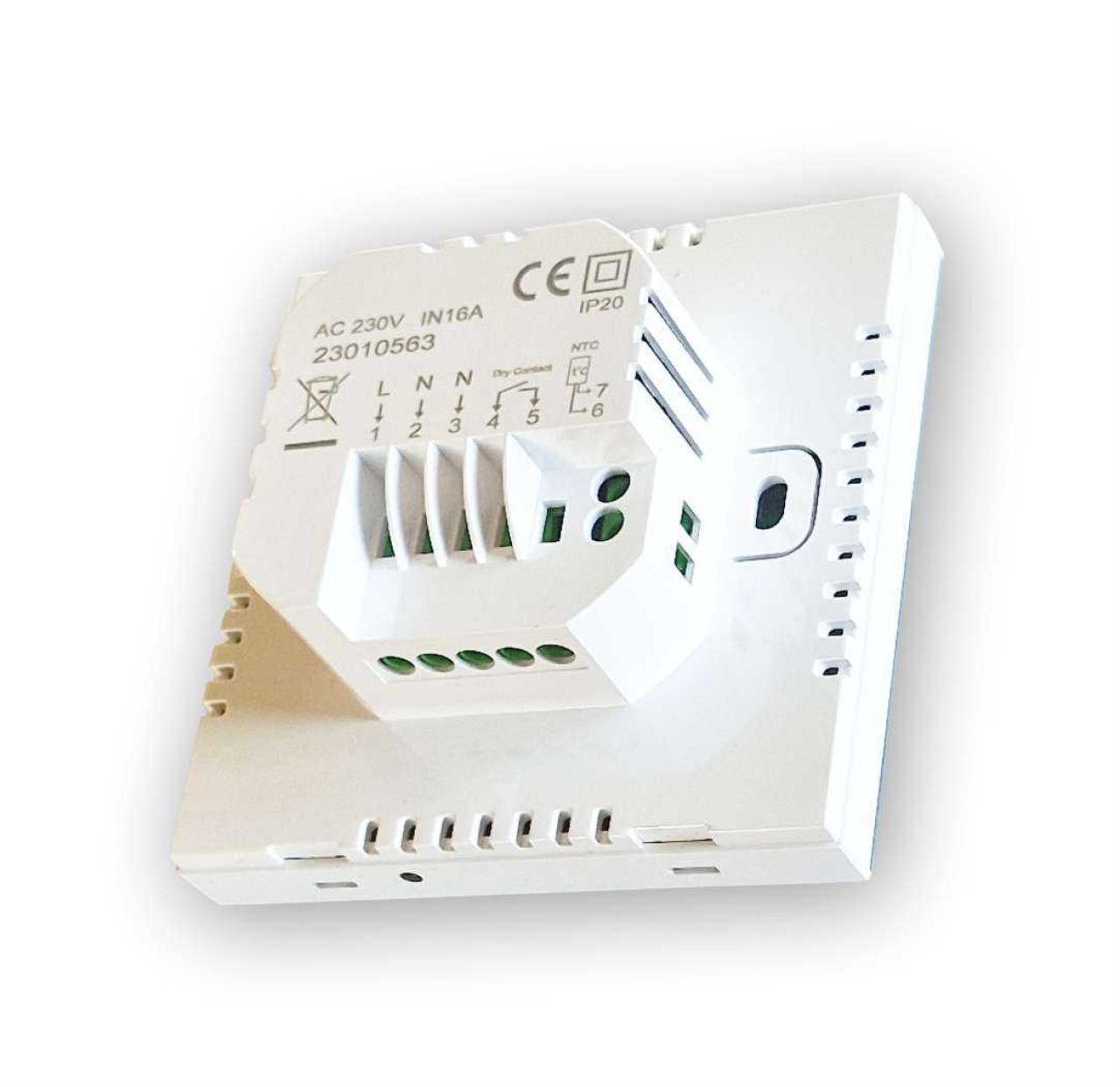

Základní vlastností tohoto termostatu je, že má na sobě kromě kontaktů pro napájení také 2 kontakty (Dry contact) pro tzv. beznapěťové (nebo bezpotenciálové) spínání kontaktů spotřebiče (kotel, tepelné čerpadlo, jiné).
Většina kotlů má nějakou sběrnici, nějaké kontakty. Většinou tam jsou 2 kontakty, označené například. "PR" (prostorový / pokojový regulátor). Pokud dojde ke spojení těchto dvou kontaktů, kotel začne topit, po jejich rozpojení topit přestane. Pro tuto instalaci nemůžeme použít klasický termostat pro přímotopy, jelikož by nám na tyto 2 nízkonapěťové kontakty kotle došlo 230 V AC a mohlo by dojít k poškození kotle. Tento termostat dokáže spínat přes Dry contact tak, že na tyto kontakty neposílá žádné napětí.
Spotřebič může používat na ovládacích kontaktech střídavé i stejnosměrné napětí (do 16 A/250 V AC a do 3 A/60 V DC).
Samozřejmě tento termostat můžeme použít také k ovládání např. podlahového topení, ať už přímým nebo nepřímým spínáním. Při přímém spínání můžeme tyto kontakty zatížit až do hodnoty 16 A. Termostat musí být napájen samostatným přívodem 230 V AC. Při spínání obvodu ovládaného přes HDO zůstane termostat stále napájen.
Výhody produktu:
- inovovaný model určený pro rok 2025
- technologie - Dry contact - beznapěťové kontakty (bezpotencionální),
- přímé spínání zátěže až do 16 A,
- nepřímé spínání přes stykač,
- moderní design,
- WIFI ovládání přes aplikaci Smart Life nebo Tuya Smart,
- dětská pojistka,
- jednoduché menu,

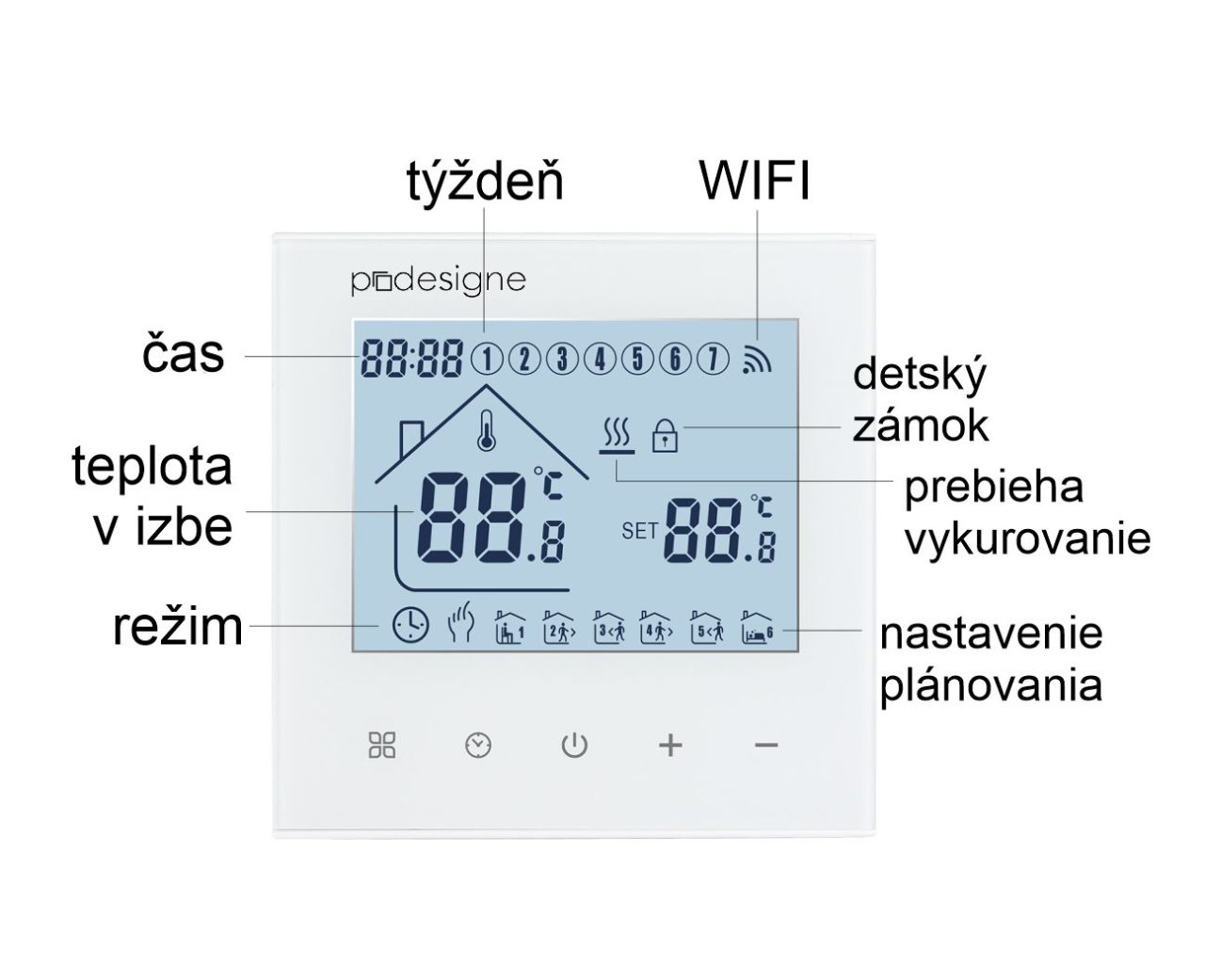

- LCD obrazovka - při ovládání s podsvícením,
- zobrazování teploty a času,
- 6 časových period během jednoho dne, tyto periody se opakují přes pracovní dny, nebo celý týden,
- podlahové (externí) a prostorové tepelné čidlo,
- přesnost zobrazované pokojové teploty je 1 °C,
- možnost nastavení pokojové teploty a teploty podlahy,
- funkce paměti při výpadku elektřiny,
- protimrazová ochrana,
- plast se zpomalovačem hoření.
POZOR !!!
K připojování termostatů NEPOUŽÍVEJTE DUAL-BAND WIFI SÍTĚ. Termostat je třeba připojit k 2,4 GHz WIFI síti s SSID vyhrazeným pouze pro tuto frekvenci.
Technické údaje:
| Napájecí napětí: | 100 až 250 V AC |
| Frekvence: | 50 Hz |
| Max. spínaný proud: | 16 A |
Optim. pro spínaný proud do:
| 9 A |
| Max. proud a napětí na Dry contact: | 16 A / 250 V AC
3 A / 60 V DC |
| Tepelný rozsah: | 5 - 95 °C s krokem po 0,5 °C |
| Hystereze: | 0,5 až 10 °C |

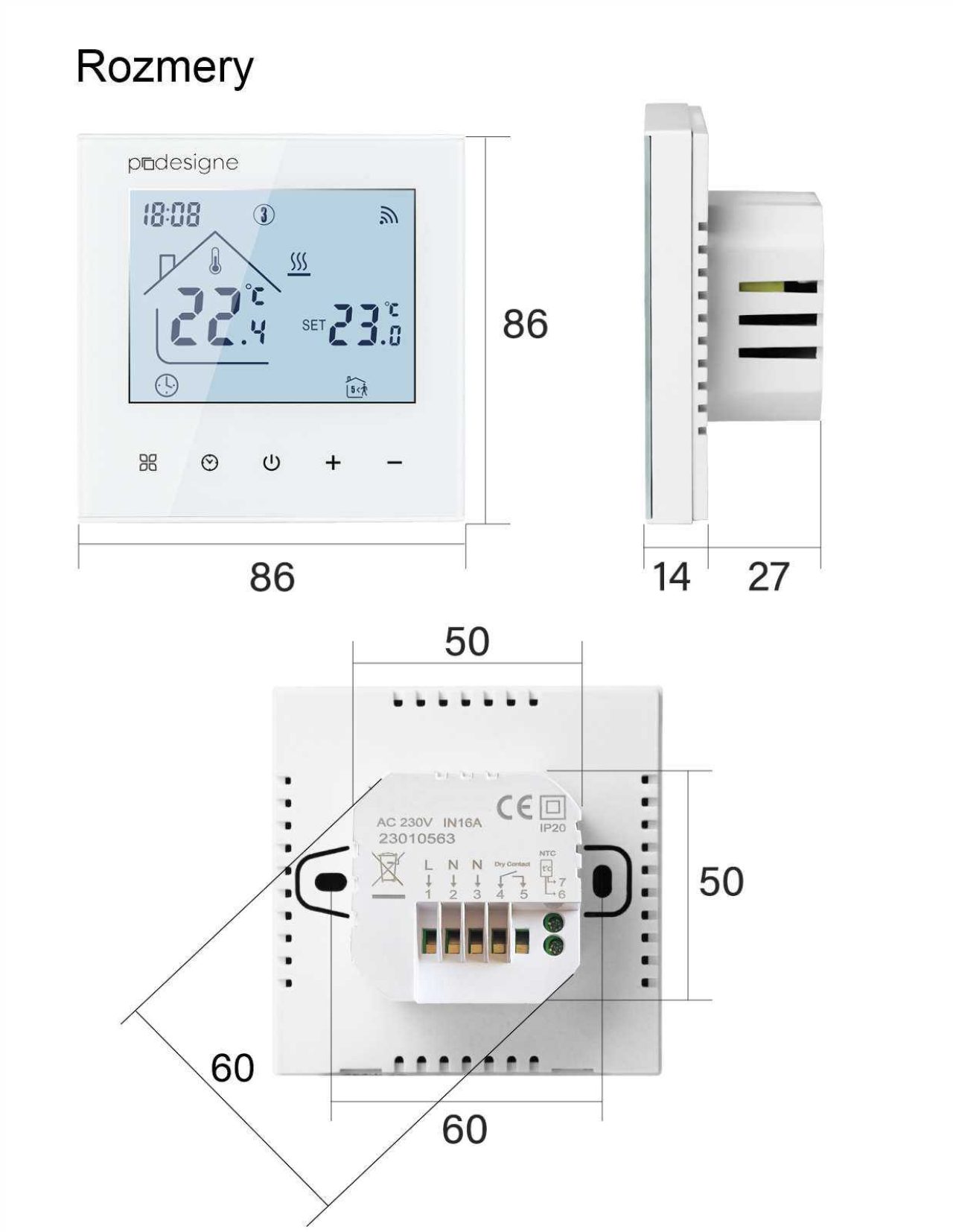

| Šířka: | 86 mm |
| Výška: | 86 mm |
| Tloušťka: | 14 mm |
| Barva: | bílá |
| Montáž do: | hluboké montážní krabice (68) |
| Funkce paměti nastavení: | 7 dní po výpadku elektřiny |
| Stupeň ochrany: | IP 20 |
| Použitelné pro: | interiéry |
| Podlahové čidlo: | na kabelu o délce 3 m |
| Model: | 2025 |
| Záruka: | 2 roky (při dodržení záručních podmínek) |
Použití:
Termostat pro pevné zabudování po drátě, pro všechny druhy podlahového elektrického topení, vhodné i pro regulaci infrapanelů a konvektorů - ovladatelný prostřednictvím WIFI.
